螺旋板式换热器如何用闭式冷却塔进行冷却

日期：2019-09-16            来源：江苏华塔            人气：

      螺旋板式换热器在煤化工行业里广泛应用，冷却水长时间使用产生结垢、堵塞等现象对换热效率产生影响，使闭式冷却塔越来越多的走进煤化工行业。螺旋板式换热器如何运行，如何使用闭式冷却塔进行冷却，今天江苏华塔的小卫跟大家分享一个案例，希望对大家有所启发。

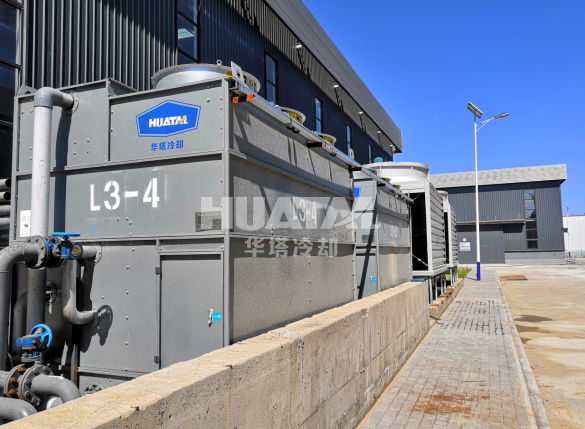

      近期江苏华塔服务国内某大型的煤化工企业，在深入了解客户需求和痛点后，我们提出一篮子改造计划，成果显著获得客户赞誉。该项目螺旋板式换热器由两张卷制而成，形成了两个均匀的螺旋通道，两种传热介质可进行全逆流流动，大大增强了换热效果，即使两种小温差介质，也能达到理想的换热效果。在壳体上的接管采用切向结构，局部阻力小，由于螺旋通道的曲率是均匀的，液体在设备内流动没有大的转向，总的阻力小，因而可提高设计流速使之具备较高的传热能力。该换热器主要实现汽－液的换热。

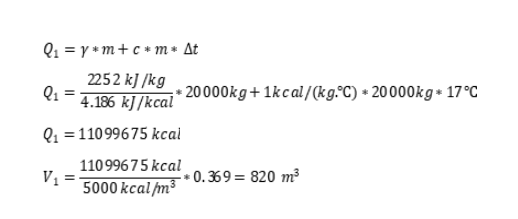

      该螺旋板式换热器的公称压力PN为2.5Mpa（即25kg/cm）（系指单通道的最大工作压力）试验压力为工作压力的1.25倍，与介质接触部分的材质为碳素钢为Q235B，允许工作温度：t=0-+350℃，设备通道内的液体达到湍流状态（一般液体速度≥0.5m/s；气体≥10m/s）。螺旋板式换热器一般以水汽混合物为介质，具有热量大，冷却效率不高的缺点，如：水汽混合物，温度：102℃→85℃，流量：20 m3/h，当地平均湿球温度27.6℃，其计算结果如下：

      使用螺旋板式换热器有如下优点：1、传热效率高（性能好）。一般认为螺旋板式换热器的传热效率为列管式换热器的1-3倍。等截面单通道不存在流动死区，定距柱及螺旋通道对流动的扰动降低了流体的临界雷诺数，水水换热时螺旋板式换热器的传热系数最大可达3000W/（㎡.K）。2、有效回收低温热能。螺旋板式换热器由两张卷制而成，进行余热回收，充分利用低温热能。3、运行可靠性强。不可拆式螺旋板式换热器螺旋通道的端面采用焊接密封，因而具有较高的密封性，保证两种工作介质不混合。4、阻力小。在壳体上的接管采用切向结构。比较低的压力损失，处理大容量蒸汽或气体；有自清刷能力，因其介质呈螺旋型流动，污垢不易沉积；清洗容易，可用蒸汽或碱液冲洗，简单易行，适合安装清洗装置；介质走单通道，允许流速比其他换热器高。5、可多台组合使用。单台设备不能满足使用要求时，可以多台组合使用，但组合时必须符合下列规定：并联组合、串联组合、设备和通道间距相同。混合组合：一个通道并联，一个通道串联。闭式冷却塔节水节电，特别是我国西部地区，在螺旋式板式换热器使用闭式冷却塔，换热效率高，不容易结垢，节水，使用越来越广泛。

      江苏华塔一直为客户提供冷却系统和服务。通过不懈的努力，我们逐步实现我们的战略核心：用高品质的产品及专业的系统服务，让工业冷却更贴近于创造客户的价值，让工业冷却更亲近于绿色自然。每一个企业都在做各种创新，我们的产品也在不断的更新和再造，我们在快速发展的同时，不断的学习和吸收先进的设计理念和生产经验，我们华塔人怀着崇高的的梦想，打造优质的闭式冷却塔，为您不断的创造价值！
