闭式冷却循环水系统如何防止水锤冲击？

日期：2024-05-13            来源：江苏华塔            人气：

闭式冷却塔的冷却系统的循环水在运行过程中，如果水泵突然停机，高位水管内的水会在重力的作用下，急速下落。这时整个管路在短时间内承受巨大的冲击力，引起低位管道及其设备的振动，如同受到了重锤的撞击，严重的会造成设备和管道的损坏。

江苏华塔通过多次试验，研发了一种新型的防水锤冲击的闭式冷却循环水系统，从而克服上述现有技术中的缺陷，并取得了专利。

具体实施方式：

如图1-3所示，一种新型防水锤冲击的闭式冷却循环水系统，包括依次连接的高位管道1、垂直管道2、低位管道3、设置在低位管道3上的水泵4，垂直管道2与低位管道3之间设置有U型弯管5；水泵4前方的低位管道上设置有防水锤闸阀6，防水锤闸阀6包括壳体7、阀盖8、导向柱9、锥形弹簧10、闸门11、密封滑板12、引压机构，壳体7内设置有流道13，阀盖8上设置有导向柱9，导向柱9上套装有锥形弹簧10、密封滑板12，锥形弹簧10与密封滑板12连接，密封滑板12上设置有闸门11，闸门11位于流道13上方，密封滑板12与壳体7、阀盖8围成密闭的压力舱14，引压机构包括引压管15、引压孔16，压力舱14上开设有12mm引压孔16，引压孔16与引压管15连接，引压管15与垂直管道2连接，将垂直管道2内水压传递至压力舱14中。

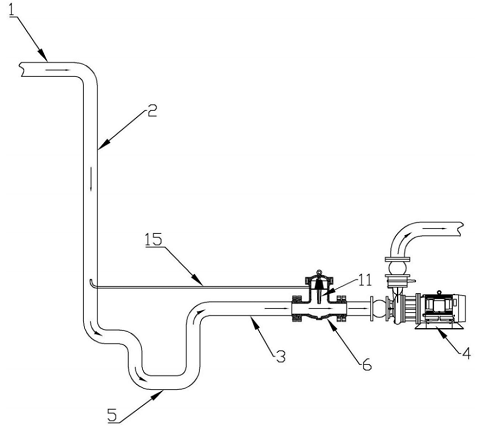

图一：本实用新型防水锤冲击的闭式冷却循环水系统结构示意图

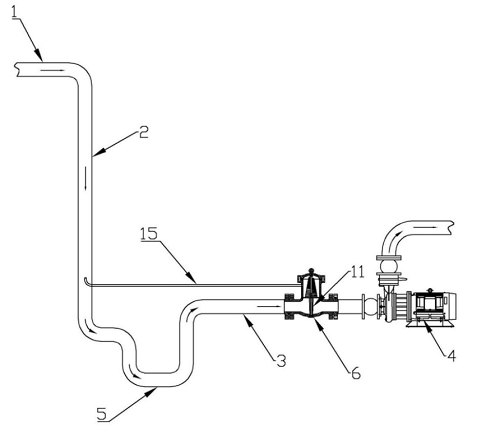

图二：本实用新型防水锤冲击的闭式冷却循环水系统闸门闭合状态图

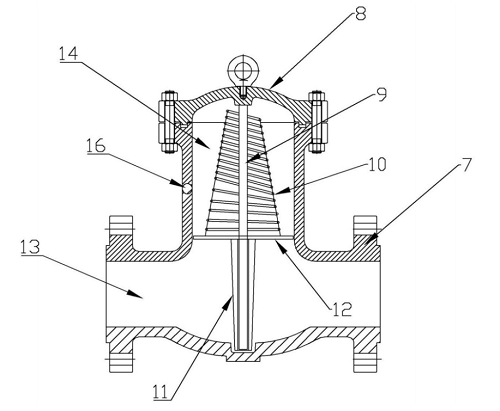

图三：本实用新型防水锤闸阀结构示意图

正常运行时，防水锤闸阀6不起作用，引压管15传递的压力不足以推开锥形弹簧10，弹力非线性分布，可以使得压力未达到设计数值时，锥形弹簧10只有轻微的变形，刚性很大，闸门11升起，流道13为全通状态。当水锤发生时，引压管15将压力传递进压力舱14，U型弯管5延长水流的管程，让引压管15的水流比主管更早到达压力舱14内，当压力舱14内增加达到锥形弹簧10的设计值时，此时锥形弹簧10刚度很小，锥形弹簧10迅速张开，推动密封滑板12和闸门11向下，截断流道13内的水流，避免了水锤对水泵4造成冲击损害。

以上就是一种新型防水锤冲击的闭式冷却循环水系统的相关内容，如果您对我们的话题有兴趣或者不同的见解欢迎您与我们交流。江苏华塔作为专业冷却系统和服务的提供商。通过不懈努力更贴近于创造客户的价值，让工业冷却更亲近于绿色自然。
