一种方便调整喷淋角度的闭式冷却塔

日期：2025-08-13            来源：江苏华塔            人气：

闭式冷却塔常用于工业生产或民用设备中的循环水冷却，可以将高温水降温冷却到接近大气温度。闭式冷却塔中循环水封闭循环冷却，只是把循环水所带的热能散发到外界大气环境中，保证循环介质与外界的环境无接触，有着循环介质成分不变化，不蒸发、不消耗、无杂质等优点。

闭式冷却塔在使用时，机箱内部的喷淋组件直接喷淋在盘管表面，由于相邻喷头之间的距离较大，喷头喷出的水面覆盖在盘管上的面积不够全面，导致盘管部分区域不能够与喷淋的水源相接触，影响喷淋降温的效果。

江苏华塔经过多次试验，研发了一种方便调整喷淋角度的闭式冷却塔，以解决相邻喷头之间的距离较大，喷头喷出的水面覆盖在盘管上的面积不够全面，导致盘管部分区域不能够与喷淋的水源相接触，影响喷淋降温效果的问题。

一种方便调整喷淋角度的闭式冷却塔，包括：箱式主体机构、喷淋水循环机构和喷淋机构。

箱式主体机构包括机箱、底架、网板、排风扇和盘管，底架设置于机箱底部，机箱顶部开设有出风口，排风扇安装于出风口内部，机箱下段四周均设置有进风口，且网板嵌设于进风口内部，机箱底部设置有出水口，盘管设置于机箱内部；

喷淋水循环机构包括喷淋泵、集水斗、回水管和出水管，集水斗安装于机箱底部，且集水斗位于出水口下方，回水管一端连通于集水斗底部，且回水管另一端连通于喷淋泵进水端口，出水管一端连通于喷淋泵出水端口；

喷淋机构包括喷淋支管、喷头、第一横杆、转动驱动组件、套环、接口管和连接软管，多根喷淋支管等距设置位于盘管上方，且喷淋支管与出水管另一端相连通，若干个接口管等距连通设置于喷淋支管底部，连接软管顶端与接口管底端相连通，且连接软管底端与喷头相对接设置，套环固定套设于喷头外部，相邻套环之间与第一横杆两端固定，靠近机箱一侧的第一横杆转动贯穿于机箱侧壁，转动驱动组件安装于机箱外侧，且转动驱动组件驱动第一横杆转动。

当盘管内部的水源温度处于32℃-45℃时，排风扇运行抽取机箱内部的空气，外部的空气从机箱侧面的网板补入至机箱内部，使得机箱内部的空气快速流通，即盘管上的温度被快速带出至机箱外部。

当盘管内部的水源温度高于45℃时，喷淋泵启动运行。喷淋泵通过回水管和集水斗抽取机箱内部底侧的水源，被喷淋泵加压的水源再通过出水管进入至喷淋支管内部。喷淋支管将加压后的水源通过底部的接口管和连接软管软管最终从喷头喷出，喷出的水源淋在盘管外表面，使得盘管内部的热水快速降温。

在喷淋泵运行加压从喷头喷淋作业的同时，转动驱动组件可带动第一横杆进行正反转动调节。转动的第一横杆同时带动套环转动，转动的套环带动喷头转动从而调节喷头的喷淋角度。喷头的喷淋角度被调节后，喷淋处的水源可以更大面积地与下方的盘管相接触，提升喷淋水源与盘管的接触面积。配合排风扇带动喷淋水源中的温度快速流出至机箱外部，进一步提升了盘管的降温效率。

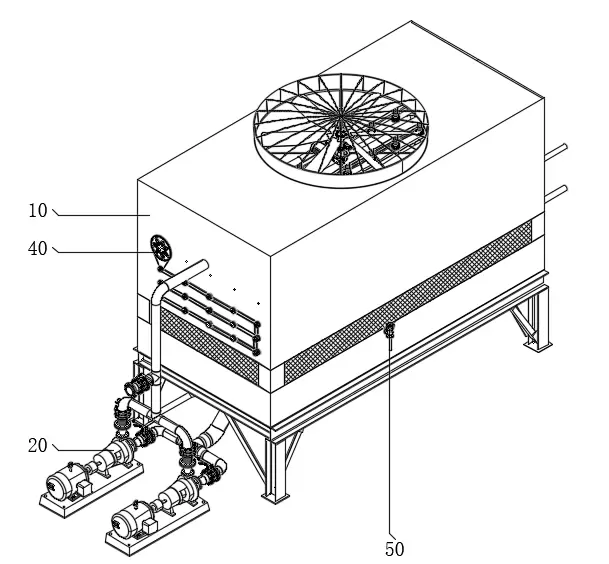

图1方便调整喷淋角度的闭式冷却塔结构示意图；

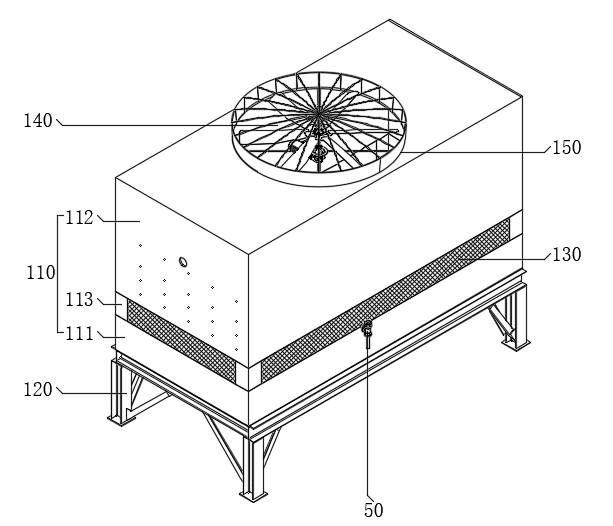

图2箱式主体机构和加水组件结构示意图；

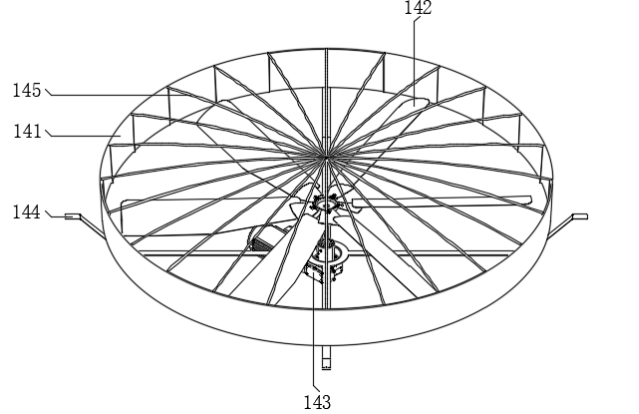

图3排风扇结构示意图；

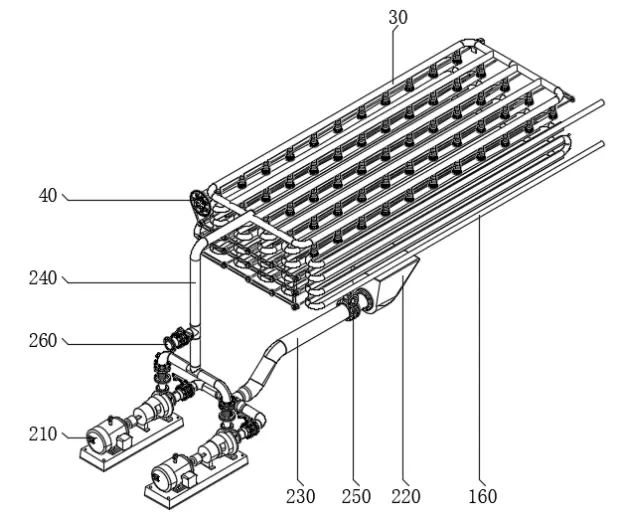

图4喷淋水循环机构,喷淋机构和喷淋水分散机构结构示意图

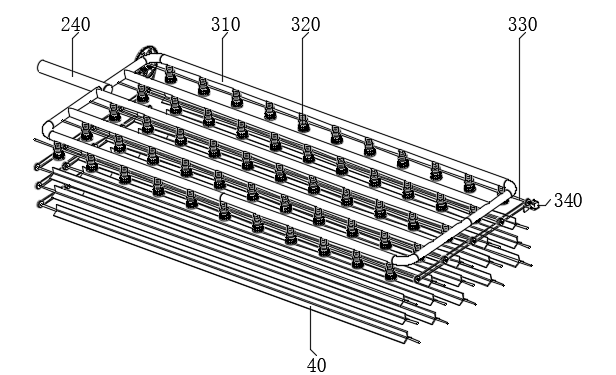

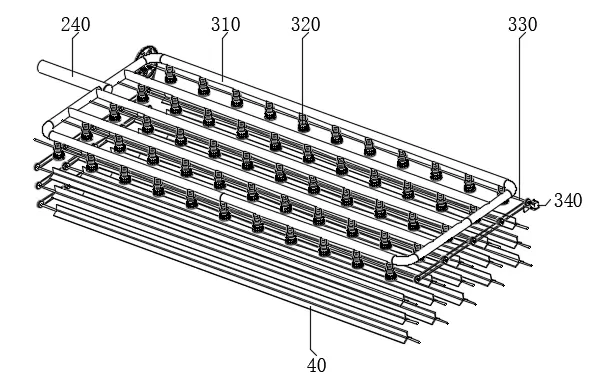

图5喷淋机构和喷淋水分散机构结构示意图；

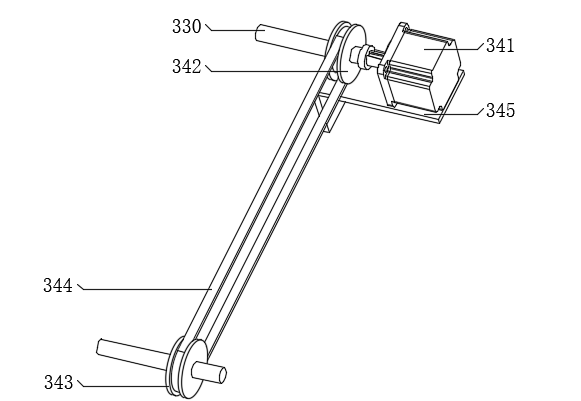

图6转动驱动组件结构示意图；

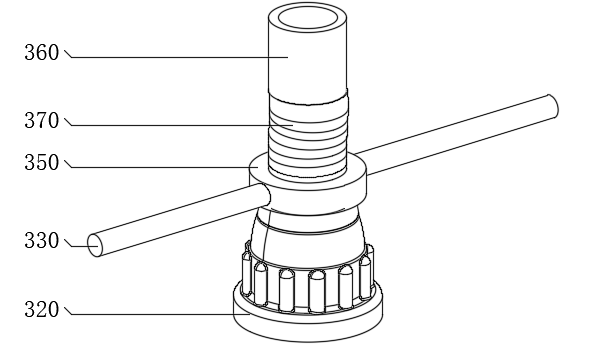

图7喷头、第一横杆、套环、接口管和连接软管结构示意图

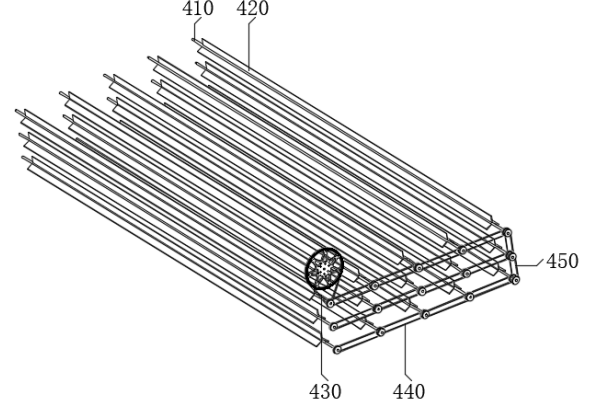

图8喷淋水分散机构结构示意图；

以上就是一种方便调整喷淋角度的闭式冷却塔的相关内容，如果您对我们的话题有兴趣或者不同的见解欢迎您与我们交流。江苏华塔作为专业冷却系统和服务的提供商。通过不懈努力更贴近于创造客户的价值，让工业冷却更亲近于绿色自然。
