闭式冷却塔冷却器换热面积的计算

日期：2016-12-06            来源：江苏华塔            人气：

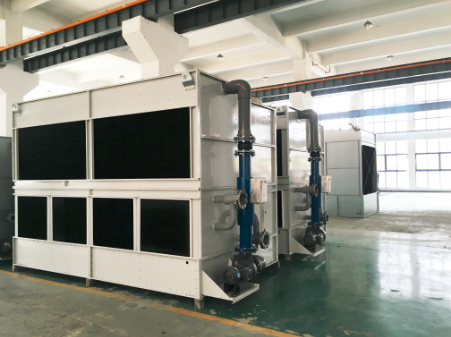

闭式冷却塔的核心在于冷却器，冷却器的换热面积直接影响着闭式冷却塔的换热能力。小卫今天跟大家谈一谈闭式冷却塔冷却器换热面积的计算。对于换热来讲，首先所需要的是换热面积，一般的盘管采用了椭圆形交错结构（以横流闭式冷却塔HBY-29C为例：长边31.75mm，短边 21.59mm），有了充分的换热面积，这将是换热效果的一个根本保证；一般采用不锈钢盘管，选用优质 304L不锈钢管制成，厚度不小于 1.2mm，整体防腐性能卓越。不锈钢盘管的焊接采用氩弧焊，设计压力 2.5MPa。冷却器制作过程中，每个单片盘管都经过压力为 2.5Mpa的严格测试，组装后的整体盘管还要经过一次 2.5Mpa气密性试验，确保盘管的耐压性能。进出水连接管为 DN100 不锈钢法兰，安装、拆卸方便。我们以江苏华塔的HBY-29C闭式冷却塔为例：由于盘管为椭圆管，长边 a：31.75mm，短边 b：21.59mm 盘管容积为 2.021m³。 步骤 一： 截面积：S=π·a/2·b/2 =0.0005381 ㎡；步骤 二： 盘管长度=容积/截面积 =3755.8m；步骤 三： 盘管周长：2π·b/2 + 4（a/2-b/2）=0.08812m；步骤 四： 换热面积=盘管周长×盘管长度 =0.08812×3755.8 =331 ㎡。由此可知：HBY-29C的闭式冷却塔的盘管换热面积为 331 ㎡。更多内容请联系我们，我们的联系方式如下：
