闭式冷却塔如何快速排污

日期:2021-11-22            来源:江苏华塔            人气:

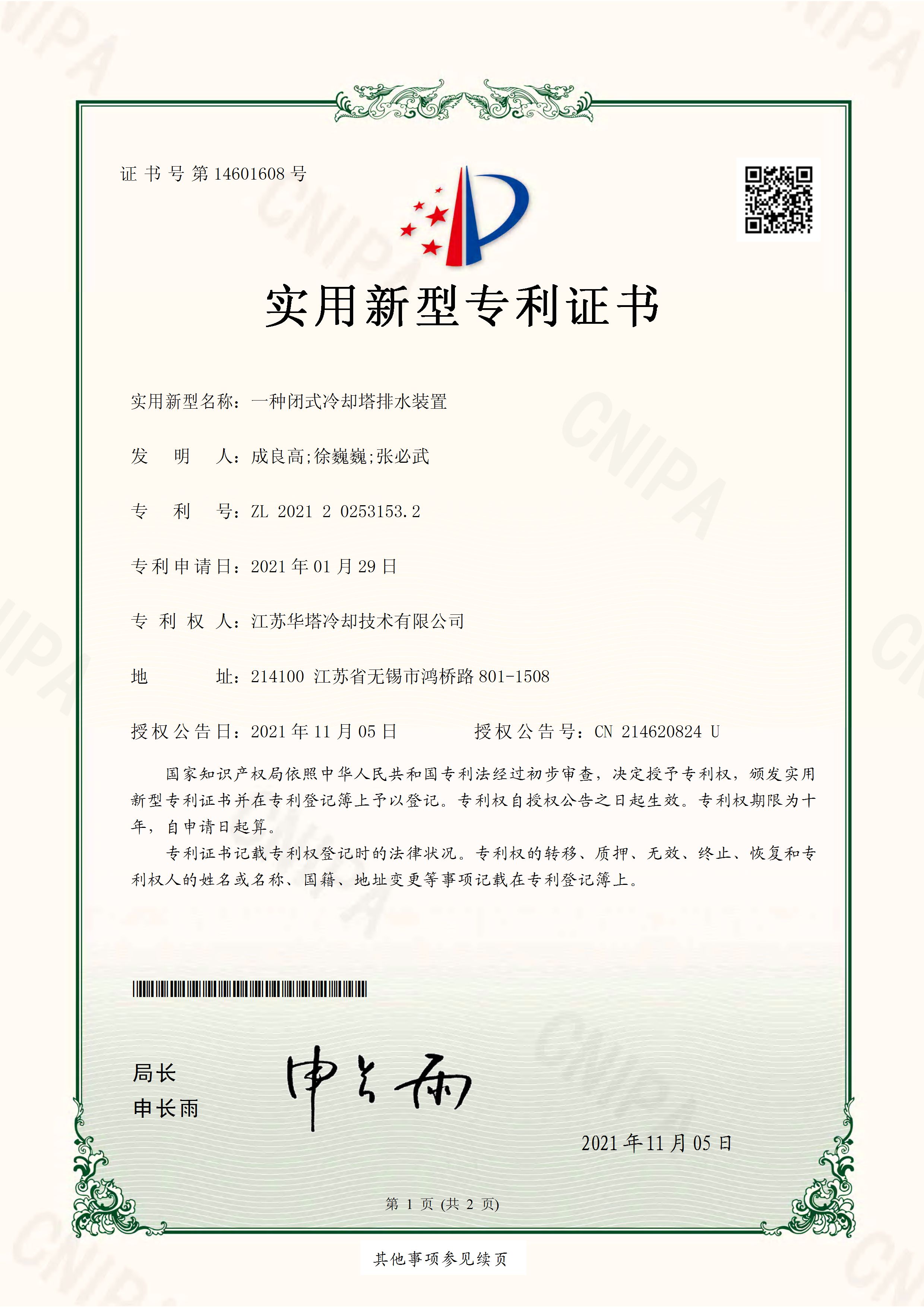

很多客户在使用闭式冷却塔后,集水盘排污一直比较困扰。若按照使用说明书里的要求定期巡检排污,大多数企业没有时间,一旦喷淋水浓缩倍数达到饱和值,沉淀的污泥让排污难上加难。江苏华塔经过反复试验,同时从上千个应用现场找到规律,研发出闭式冷却塔新型的排污系统,并获得专利。

本实用新型公开了一种闭式冷却塔排水装置,包括排水管、内法兰、螺旋刮泥板、外法兰和紧固螺栓,所述内法兰与排水管为一体式结构,所述螺旋刮泥板其中一端设置有密封管螺纹,所述密封管螺纹端部连接有外六角头,所述外六角头的直径大于密封管螺纹的直径,所述外法兰卡在密封管螺纹上,所述排水管套在螺旋刮泥板外且端部与密封管螺纹螺旋连接,所述内法兰与外法兰通过紧固螺栓连接。本实用新型将螺旋刮泥板和排水管进行组合,更便于集水盘内污泥排出,省时省力。

附图说明:

闭式冷却塔如何快速排污

1为本实用新型的一种闭式冷却塔排水装置的整体示意图;

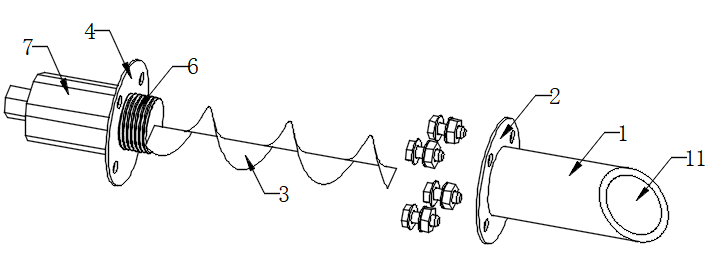

2为本实用新型的一种闭式冷却塔排水装置的分解示意图;

3为本实用新型的一种闭式冷却塔排水装置的应用示意图;

附图标记为:1-排水管、11-斜切水口、2-内法兰、3-螺旋刮泥板、4-外法兰、5-紧固螺栓、6-密封管螺纹、7-外六角头。

具体实施方式:

下面对本实用新型的具体实施方式进行详细描述,但应当理解本实用新型的保护范围并不受具体实施方式的限制。

除非另有其它明确表示,否则在整个说明书和权利要求书中,术语“包括”或其变换如“包含”或“包括有”等等将被理解为包括所陈述的元件或组成部分,而并未排除其它元件或其它组成部分。

如图1-3所示,一种闭式冷却塔排水装置,包括排水管1、内法兰2、螺旋刮泥板3、外法兰4和紧固螺栓5,所述内法兰2与排水管1为一体式结构,所述螺旋刮泥板3其中一端设置有密封管螺纹6,所述密封管螺纹6端部连接有外六角头7,所述外六角头7的直径大于密封管螺纹6的直径,所述外法兰4卡在密封管螺纹6上,所述排水管1套在螺旋刮泥板3外且端部与密封管螺纹6螺旋连接,所述内法兰2与外法兰4通过紧固螺栓5连接。

所述排水管1端部为斜切水口11。

所述螺旋刮泥板3延伸到斜切水口11以外。

闭式冷却塔如何快速排污

实施时,将排水管1连通内法兰2至于冷却塔集水盘内部,外法兰4至于冷却塔集水盘外,通过紧固螺栓5紧固内法兰2和外法兰4,螺旋刮泥板3穿过外法兰4、内法兰2及排水管1,其中密封管螺纹6与排水管1内壁进行螺纹拧紧;当集水盘内污水需要排放时,从外六角头7处拧开密封管螺纹6,将螺旋刮泥板3从排水管1内取出,接水盘内污水即可从排水管1排出,其中螺旋刮泥板3延伸到斜切水口11以外,在螺旋刮泥板3旋转的过程中可对排水管1内部进行剪切,可避免排水管1内堵塞,从而更便于集水盘内污水排出,省时省力。

以上小卫给大家归纳了几点,供大家参考。随着闭式冷却塔在我国工业制造领域里的应用越来越广泛,作为民族品牌,江苏华塔冷却技术有限公司专注于工业冷却装备的研发、制造与服务,产品包含介质冷却、空冷却及混合型联合冷却系统。华塔以高品质的产品和专业的服务使冷却系统变得更节能环保、高效、可靠耐用和便捷,持续地为客户创造最大价值。
