冷却塔能智能调节排风吗？

日期：2024-11-06            来源：江苏华塔            人气：

冷却塔是一种通过热传递交换热量的装置，传统的冷却塔排风主要是从顶部风机出风口垂直直排，然而这种排风方式存在着以下几点缺陷：排风量固定不变，不能适应季节性变化，冬季时白雾现象严重；风机出口敞开，停机后，会有异物从风筒落入冷却塔内部；排出的气流没有缓冲，噪音大。

江苏华塔经过多次试验，在传统冷却塔的基础上改进后，发明了一种可智能调节排风的冷却塔，从而克服上述现有技术中的缺陷，并取得了发明专利。

具体实施方式：

如图1-5所示，在冬季外界温度在15℃以下时冷却塔换热效率较高，电机一4驱动遮风板33转动，遮风板33盖住顶部出风口32，电机二5驱动驱动杆36带动消音片35移动，消音片35遮住侧面出风口34，风机2采用小功率电机工作，风机2从冷却塔侧面吸进的风后只需通过若干异形孔37处进行换热排风，风量较小、塔体内的湿热空气从异形孔37处与外界环境的干冷空气充分混合时温差较小从而不易产生白雾现象且可避免异物掉入到冷却塔内；当春季或秋季外界温度在15-32℃时，冷却塔正常运行，此时电机一4驱动遮风板33转动，遮风板33部分盖住顶部出风口32，电机二5驱动驱动杆36带动消音片35移动，侧面出风口34大部分露出，此时风机2采用中等功率电机工作，风机2从冷却塔侧面吸进的风后从部分顶部出风口32及侧面出风口34进行换热，换热气流更稳定，可有效减小震动；当夏季外界温度大于32℃时，冷却塔需快速换热，此时电机一4驱动遮风板33转动，顶部出风口32完全打开，电机二5驱动驱动杆36带动消音片35移动，消音片35部分遮住侧面出风口34，此时风机2采用大功率电机工作，风机2从冷却塔侧面吸进的风后从顶部出风口32及部分侧面出风口34以及遮挡侧面出风口34的消音片35上的异形孔37进行快速换热，气流从顶部、侧面及消音片35的异形孔37三个方向进行换热，相比于直接从顶部一个方向换热气流更稳定，设备震动更小、经消音后排出噪声也更小；当冷却塔停机时，遮风板33盖住顶部出风口32，消音片35遮住侧面出风口34，风机2不工作，此时可避免外界异物、树叶等杂质从风机处进入冷却塔内，保持冷却塔内部清洁；其中干球温度、露点温度传感器6用来测量露点温度是否饱和，根据是否饱和情况可对顶部出风口32及侧面出风口34外露的大小进行适度调整；以上均可通过电控柜控制以上操作，温度范围也可根据实际情况调整；此外以上也可通过一般人工手段进行调整。

通过在冷却塔风机2上方加装排风调节装置3，排风装置可根据环境温湿度实时调节顶部出风口、侧面出风口的大小，从而减少白雾现象、使得排风气流更稳定；此外消音片的设置可降低排风时产生的噪音；本发明结构简单、可充分节约能源、提高冷却塔的使用寿命。

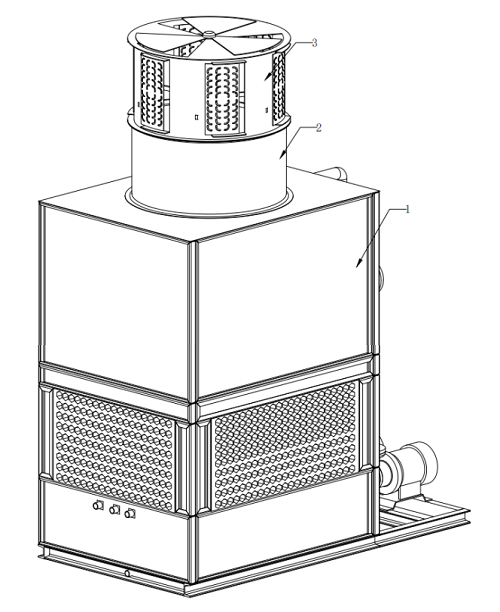

图1一种可智能调节排风的冷却塔的结构示意图

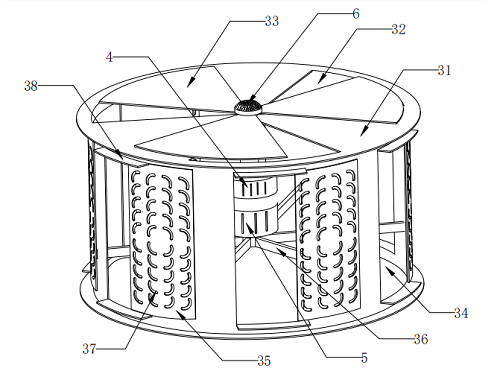

图2：排风调节装置顶部出风口盖住时的示意图

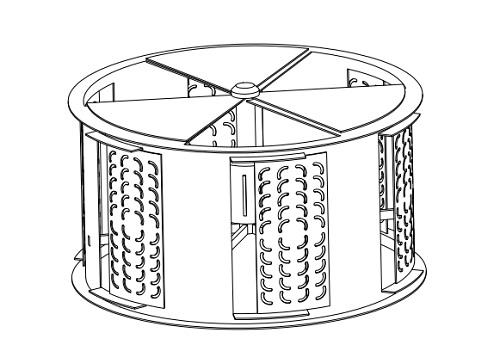

图3：排风调节装置顶部出风口部分盖住时的示意图

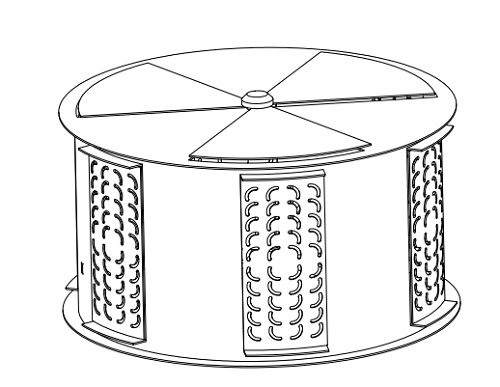

图4：排风调节装置顶部出风口打开时的示意图

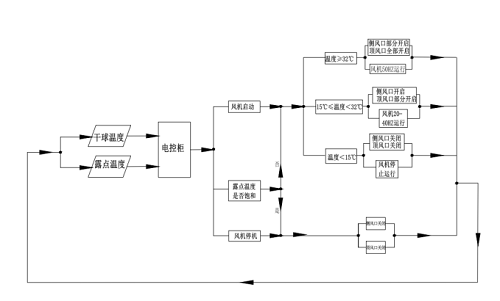

图5：一种可智能调节排风的冷却塔采用电控柜控制时的示意图

       以上就是一种可智能调节排风的冷却塔的相关内容，如果您对我们的话题有兴趣或者不同的见解欢迎您与我们交流。江苏华塔作为专业冷却系统和服务的提供商。通过不懈努力更贴近于创造客户的价值，让工业冷却更亲近于绿色自然。
