冷却塔如何实现节能防污?

日期:2024-10-29            来源:江苏华塔            人气:


冷却塔是一种通过热传递交换热量的装置,传统的冷却塔需要大量的冷却水进行冷却,且冷却器上易沉积水垢,清理成本高,因此,江苏华塔经过多次试验,在传统冷却塔的基础上改进后,发明了一种节能防污型冷却塔,可减少水垢的产生和大大减少冷却水的用量。

具体工作原理如下:

如图1-4所示,增压水泵4吸取集水槽21内的水,水流沿输水管道5送至接水管道231及喷淋管232并由喷头233处喷出,喷出的水珠在重力作用下落在蒸发器22表面,由于蒸发器22设置有水流通孔223和挡水叶片224,部分水流由水流通孔223处留下,大部分水珠被截留在挡水叶片224及水流通孔223上,与此同时风机3从进风面26处将空气吸进塔体2内,当风流至蒸发器22处时与发面的小水珠充分接触,小水珠在蒸发器的作用下蒸发并对吸进的空气进行降温,降温后的空气及水珠向上流动到挡水板24处,降温后的空气由气流槽242向上流出并对冷却器25进行冷热交换并由风机3最终向上排出,而小水珠则由挡水填料243挡住避免水流向上。

本发明将喷淋装置23设置在冷却器25下方,可避免水直接喷淋到冷却器25上,避免长期直接冲击损坏冷却器;且集水槽21中的水经蒸发器22蒸发及挡水板24阻隔后水流几乎不会直接落到冷却器25上,避免冷却器25上沉积水垢,因为冷却器沉积水垢需消耗大量的人力物力进行清理;此外外界风从进风面26处进入冷却塔内经过水流冷却蒸发后从挡水板24上升到冷却器25处对冷却器直接进行换热,即可避免水直接对冷却器冷却又可大大降低水能消耗;结构简单、可减少冷却器水垢产生、减低水能消耗。

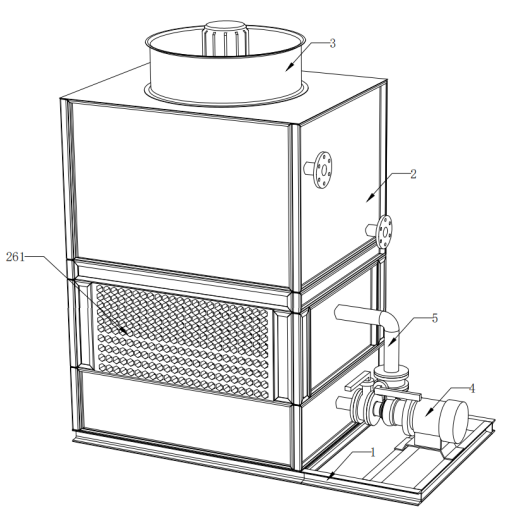

1:一种节能防污型冷却塔的整体结构示意图

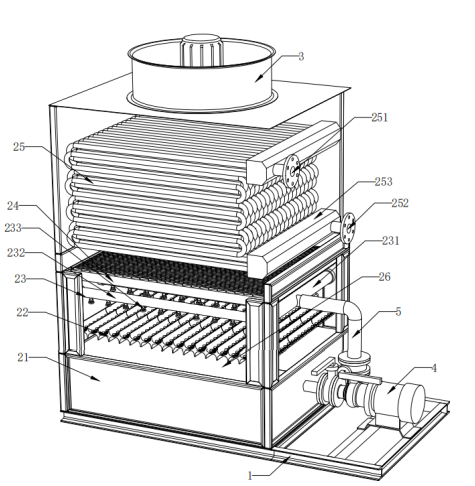

2:一种节能防污型冷却塔的内部结构示意图

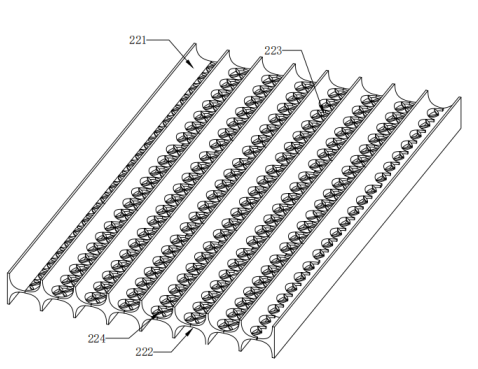

3:蒸发器的结构示意图

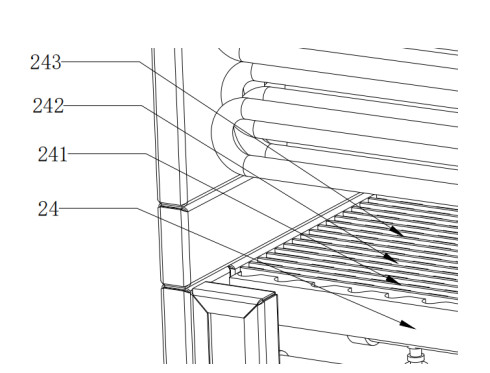

4:一种节能防污型冷却塔的部分放大示意图

以上就是节能防污型冷却塔的相关内容,如果您对我们的话题有兴趣或者不同的见解欢迎您与我们交流。江苏华塔作为专业冷却系统和服务的提供商。通过不懈努力更贴近于创造客户的价值,让工业冷却更亲近于绿色自然。
